Система видеонаблюдения состоит из одного или нескольких видеокамер, программируемого видеорегистратора с жестким диском для хранения видеозаписей, монитора для просмотра изображений (при необходимости), блока бесперебойного питания и монтажных кабелей для подключения системы.
Системы видеонаблюдения устанавливаются:

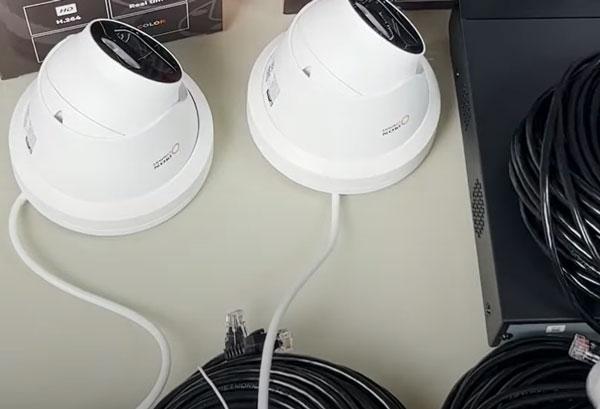

При выборе системы видеонаблюдения учитываются количество камер и условия их эксплуатации (помещение или улица). При установке видеонаблюдения в частном доме и других внутренних помещениях чаще всего используются купольные камеры, а для улицы обычно выбирают цилиндрические камеры с защитой корпуса от перепадов температуры, влаги и пыли.
Видеокамеры
Видеокамеры делятся на аналоговые и цифровые:
Аналоговые видеокамеры: наиболее распространены в системах видеонаблюдения благодаря своей бюджетной цене, простоте установки и широкому ассортименту моделей.
Цифровые видеокамеры: обеспечивают высокое качество передачи изображения и простоту настройки видеопотока.
Аналоговые камеры являются наиболее распространёнными и используют старую технологию, которая ограничивает размер изображения до 720х576 пикселей. Несмотря на бюджетную цену и лёгкость установки, качество изображения у аналоговых камер уступает цифровым.
IP камеры обладают рядом преимуществ перед аналоговыми. Они могут подключаться к компьютерной сети и передавать изображение высокого разрешения (HDTV), которое составляет 1920x1080 пикселей. Это обеспечивает в 10 раз лучшее качество изображения по сравнению с аналоговыми камерами. IP камеры также часто включают дополнительные функции, такие как удалённое управление и расширенные настройки видеоаналитики.
Ик-подсветка
Современные уличные камеры оборудованы встроенной ИК подсветкой, благодаря которой инфракрасные светодиоды обеспечивают фиксацию невидимого человеческому глазу изображения с помощью чувствительной электроники видеокамеры. В зависимости от мощности, эти светодиоды могут освещать территорию на расстоянии от 10 до 50 метров. Если требуется организовать освещение в невидимом ИК диапазоне для различных задач, используются отдельные устройства – ИК прожекторы. Обычно их устанавливают рядом с камерой, чтобы "подсвечивать" зону наблюдения. Чем выше мощность светодиодов, тем дальше и шире можно организовать освещение.
Правильный выбор камер наблюдения зависит от условий эксплуатации и требований к качеству изображения. Уличные камеры с ИК подсветкой идеально подходят для круглосуточного наблюдения вне помещений, тогда как цифровые IP камеры обеспечат высокое разрешение изображения и дополнительные функциональные возможности для более сложных задач.
Видеорегистратор
Видеорегистратор можно назвать главным устройством системы видеонаблюдения. Это специализированный видеомагнитофон, к которому подключаются видеокамеры, устройства управления, исполнительные устройства и различные датчики. Запись изображения осуществляется на жесткий диск, и от его емкости зависит продолжительность возможного периода записи, который обычно составляет от 5 до 21 дня. Запись видео может производиться непрерывно 24 часа в сутки, по расписанию или при детекции движения. Видеорегистратор можно подключить к локальной сети или интернету через разъем Ethernet. На видеорегистраторе есть панель управления воспроизведением и поиска записей, а для удобства предусмотрены пульты дистанционного управления или USB мышки.
Видеорегистратор в системе видеонаблюдения должен соответствовать характеристикам камер. Для хранения информации используется жесткий диск с большим объемом.
Современные модели видеорегистраторов могут передавать изображение на облачный сервер, что позволяет владельцу просматривать информацию через интернет в любое время.
Блоки питания
Чтобы камера начала показывать изображение, необходимо подать на неё питание с помощью специальных блоков питания для видеонаблюдения. Эти блоки питания могут быть как переменного, так и постоянного тока, различной нагрузки и конструктивного исполнения. Существуют трансформаторные и импульсные блоки питания, а также бесперебойные блоки питания с аккумуляторной батареей. Тип и характеристики блоков питания выбираются в зависимости от конкретных моделей видеокамер. Выбор правильного блока питания важен для предотвращения помех на экране монитора и защиты системы видеонаблюдения от скачков напряжения.
Приёмники и передатчики видеосигнала по витой паре
Камеры можно подключить при помощи коаксиального (телевизионного) кабеля на расстояния до 300 метров. Однако этот кабель подвержен различным помехам, и чем больше расстояние, тем выше вероятность искажения изображения. На больших расстояниях ухудшаются характеристики кабеля для передачи видеосигнала. Поэтому в последнее время всё чаще используются приёмники и передатчики видеосигнала по витой паре. У камеры устанавливается передатчик, а у видеорегистратора – приёмник. Эти устройства позволяют организовать видеонаблюдение на расстояния от 100 до 3000 метров без потери качества. В одном кабеле по разным парам можно передать от 4 до 100 видеосигналов с различных камер.
Кожухи и кронштейны
Для установки и монтажа камер на улице существуют герметичные кожухи и кронштейны. В условиях низких температур используются нагревательные элементы, а при высоких температурах - системы охлаждения. Для защиты от вандализма предлагаются антивандальные гермокожухи. Кронштейны позволяют крепить видеокамеру на потолок, стену или в угол.
Мониторы
Профессиональные системы видеонаблюдения подразумевают круглосуточную работу оборудования. В отличие от бытовых мониторов или телевизоров, профессиональные мониторы видеонаблюдения работают 24 часа в сутки. Они являются важными элементами системы, своего рода "глазами". Оператор постоянно смотрит на монитор, поэтому качество изображения играет ключевую роль для его зрения. Профессиональные мониторы специально разработаны с учетом всех требований для надёжной системы безопасности.
Устройства защиты видеокамер и видеорегистратора
Защита оборудования особенно важна в зонах с высокой вероятностью попадания молнии, так как электрическое оборудование в таких условиях сильно страдает. Уличные видеокамеры не являются исключением. В разрыв коаксиального кабеля или витой пары устанавливаются устройства грозозащиты (защиты от перенапряжения). Для защиты цепей управления RS485 в роботизированных камерах применяются специальные защитные устройства. Чтобы устранить различные помехи, используются гальваническая развязка или устройства, защищающие видеосигнал от таких помех.
Кабель и разъёмы для видеонаблюдения
Для подключения камеры к видеорегистратору можно использовать коаксиальный кабель или витую пару. Однако некоторые специалисты, стремясь сэкономить, могут использовать обычный медный или стальной кабель, что является неправильным подключением. Такая система может показывать изображение, но при определённых условиях изображение может пропадать, мерцать, терять резкость или приобретать помехи, искажающие изображение. Поэтому рекомендуется использовать специально предназначенные для видеонаблюдения кабели. Для питания камер можно использовать любой кабель, учитывая сечение жилы, длину, напряжение и потребляемую мощность устройств, наружную или внутреннюю прокладку. Кабели следует использовать вместе с металорукавом, пластиковой гофрированной трубкой, пластиковыми коробами или трубами. Для подключения применяются BNC или RCA разъёмы.
