Як варити нержавійку – способи для надійного з'єднання

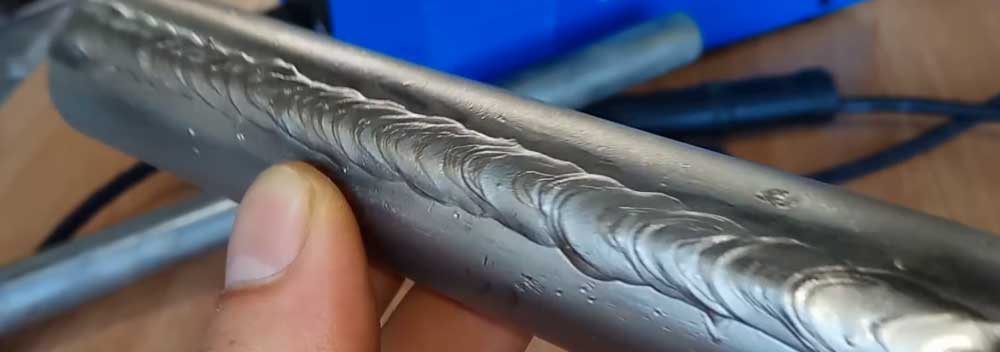

Нержавіюча сталь – матеріал примхливий, але незамінний у побуті та на виробництві. Робота з нею вимагає розуміння фізико-хімічних процесів, адже легована сталь поводиться зовсім не так, як звичайний чорний метал.

Допустимо, у вас вже є все необхідне – спецодяг зварювальника, зварювальний апарат, захисна маска та витратні матеріали. Тепер важливо розібратися в нюансах процесу, щоб шов вийшов не лише міцним, а й естетичним, а сам виріб не втратив своїх антикорозійних властивостей.

У цій статті ми докладно розберемо, як варити нержавіючу сталь різними способами, від класичного ММА до професійного TIG-методу.

Особливості роботи з нержавіючою сталлю

Перш ніж приступати до справи, потрібно врахувати три критичні фактори:

• Низька теплопровідність. Нержавіюча сталь гірше проводить тепло, ніж вуглецева сталь. Тепло концентрується у зоні зварювання, що веде до швидкого проплавлення. Тож струм потрібно ставити на 15–20% нижче, ніж для звичайного металу.
• Великий коефіцієнт теплового розширення. Метал сильно «веде» при нагріванні і коробить при охолодженні. Щоб уникнути деформації, потрібно робити надійні прихватки або використовувати потужні мідні підкладки для відведення тепла.
• Втрата корозійної стійкості (вигоряння хрому). При перегріві хром входить у реакцію з вуглецем, утворюючи карбіди. В результаті в зоні шва сталь перестає бути нержавіючою. Завдання майстра – забезпечити максимально швидке охолодження шва.

Як варити нержавіючу сталь звичайним електродом (ММА)

Для новачків або польових умов зварювання штучним електродом – найдоступніший метод. Однак технологія зварювання нержавіючої сталі електродом вимагає строгого дотримання режиму.

Вибір електродів

Для роботи використовуються електроди з основним або рутиловим покриттям (наприклад, ЦЛ-11, ОЗЛ-8 або імпортні аналоги OK 61.30). Вибір залежить від марки сталі (AISI 304, 316, 321), але найчастіше застосовують універсальні варіанти для хромонікелевих сплавів.

Процес зварювання

• Підготовка: краї очищаються металевою щіткою (обов'язково з нержавіючої сталі!) і знежирюються ацетоном.
• Налаштування струму: для електрода діаметром 3 мм оптимально виставляти 70-85 А.
• Полярність: найчастіше використовують зворотну полярність (плюс на держаку), якщо інше не зазначено на упаковці електродів.
• Техніка: потрібно варити короткою дугою без поперечних коливань електрода. Коливальні рухи збільшують зону нагріву, що шкідливо для легуючих елементів.

Після завершення обов'язково потрібно відбити шлак та зачистити шов. Якщо на поверхні залишився коричневий або синій наліт, його слід видалити травильною пастою, інакше в цьому місці почнеться корозія.

Як варити тонку нержавіючу сталь аргоном (TIG)

Аргонодугове зварювання вольфрамовим електродом - це еталон якості для нержавіючої сталі. Тільки так можна отримати ідеальний лусочний шов і якісно з'єднати листи товщиною 0.5-1.5 мм.

Основні налаштування

• Газ: використовується чистий аргон. Витрата газу – 6–10 літрів за хвилину.
• Електрод: вольфрамовий стрижень (зазвичай із синім або золотистим наконечником – WL або WT) діаметром 1.6 чи 2.4 мм. Його треба заточити під гострим кутом, як олівець.
• Присадковий пруток: вибирається під марку сталі.

Покрокова техніка

Якщо ви думаєте, як варити тонку нержавіючу сталь аргоном, головне правило - мінімальний тепловклад.

• Варіть на короткій дузі (1.5-2 мм).
• Присадку подавайте в зону дуги плавно, не торкаючись вольфраму.
• Для тонкого металу використовуйте імпульсний режим (Pulse), якщо він в апараті. Це дозволяє проплавити метал, не перегріваючи його.
• Використовуйте піддув - подачу аргону зі зворотного боку шва. Це захистить корінь шва від окиснення повітрям.

Напівавтоматичне зварювання (MIG/MAG)

Якщо обсяг робіт великий, краще використати напівавтомат. технологія зварювання нержавійки в цьому випадку вимагає використання спеціального дроту та газової суміші (98% аргону та 2% вуглекислоти). Чистий вуглекислий газ для нержавіючої сталі не підходить - він викликає сильне розбризкування і погіршує якість шва.

При зварюванні напівавтоматом важливо стежити за вильотом дроту та швидкістю подачі. Для тонких листів краще використовувати режим короткої дуги або імпульсне зварювання, щоб уникнути пропалів.

Типові помилки та поради експертів

• Використання інструментів для чорного металу: ніколи не використовуйте ту саму щітку або абразивне коло для чорної сталі та нержавіючої сталі. Частинки вуглецевої сталі «втираються» в поверхню нержавіючої сталі і викликають точкову корозію (піттинг).
• Перегрів: якщо шов став чорним та матовим – сталь перепалена. Такий вузол не можна використовувати під навантаженням або в агресивному середовищі.
• Ігнорування обробки: після зварювання шов має бути «білим». Використовуйте електрохімічне очищення або спеціальні гелі на основі плавикової та азотної кислот.

***

Питання, як варити нержавіючу сталь, зводиться до контролю температури та захисту зварювальної ванни від кисню. Для простих конструкцій (огорожі, каркаси) достатньо ММА-зварювання. Для відповідальних з'єднань та тонкостінних труб оптимальним вибором буде аргон.
