Глибина укладання дренажної труби: від чого залежить і як правильно розрахувати

Правильно влаштована дренажна система дозволяє ефективно відводити зайву вологу від фундаменту, ділянки чи дорожнього покриття. Один із ключових параметрів при проектуванні дренажу – глибина укладання дренажної труби. Від неї безпосередньо залежить ефективність усієї системи, термін служби та запобігання перезволоженню ґрунту.

Що впливає на глибину укладання дренажних труб?

Призначення дренажу

• Фундаментний дренаж (кільцева система навколо будівлі): труби укладаються нижче рівня підошви фундаменту на 20-50 см, щоб запобігти підмиванню основи та капілярному підйому вологи.
• Майданчиковий дренаж (відведення води з ділянки): глибина зазвичай становить від 30 до 70 см, залежно від типу ґрунту та характеру рельєфу.
• Сільськогосподарський дренаж: глибина може досягати 1,2-1,5 метрів, особливо за необхідності осушення глибоких шарів ґрунту.

Тип ґрунту

• Глинисті і суглинисті ґрунти погано відводять воду — тут доцільне глибше укладання труб (від 70 см).
• Піщані ґрунти пропускають воду легше, тому дренажні труби можна укладати на меншу глибину (30-50 см).

Рівень ґрунтових вод (УГВ)

Труби повинні бути розташовані нижче за рівень ґрунтових вод, особливо в сезон їх максимального підйому. Це забезпечує ефективне відведення вологи та захищає фундамент та насадження від підтоплення.

Глибина промерзання

У холодних регіонах труби рекомендується укладати нижче за глибину промерзання, щоб уникнути пошкоджень від крижаних пробок. Зазвичай це 80-150 см, залежно від регіону.

Види дренажних труб

Для влаштування дренажної системи застосовуються труби з різних матеріалів та конструкцій. Основні види:

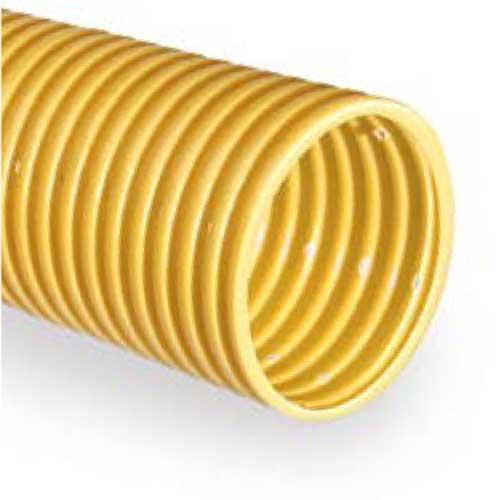

Перфоровані дренажні труби

Це основний тип труб, що використовується у системах дренажу. Перфоровані дренажні труби мають отвори (щілини або круглі перфорації) з боків, через які волога з ґрунту надходить усередину труби та відводиться по системі.

Переваги:

• Ефективний збір води з навколишнього ґрунту;
• Гнучкість та зручність монтажу;
• Сумісність з геотекстилем і щебеневим обсипанням.

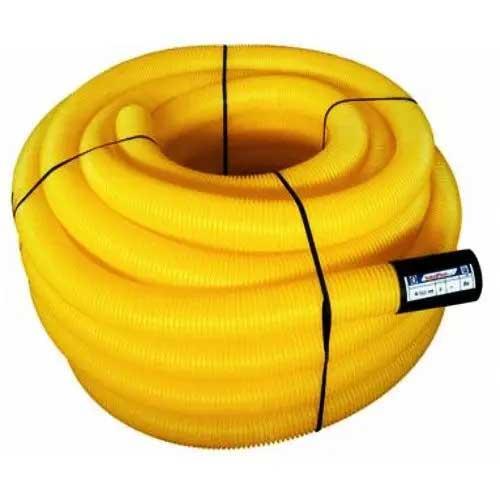

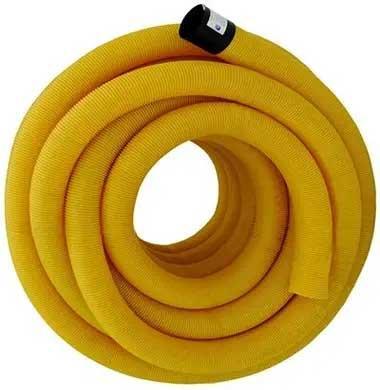

Часто використовуються гофровані труби ПНД (поліетилен низького тиску) діаметром від 63 до 160 мм з однією або двома стінками, в бухтах по 25-50 м.

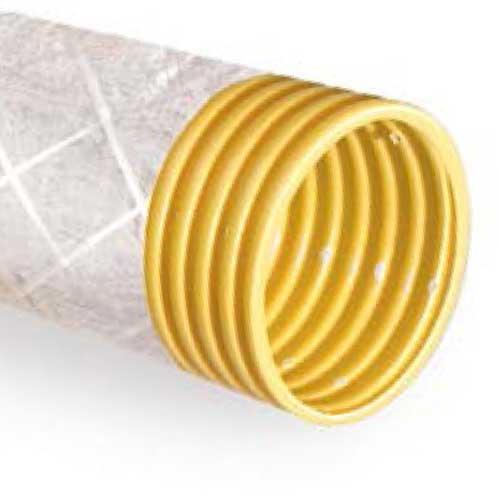

Труби з фільтруючою оболонкою

Перфоровані труби, покриті кокосовим волокном, геотекстилем або синтетичною сіткою, що фільтрує. Вони захищені від замулювання, особливо актуальні для глинистих та дрібнодисперсних ґрунтів.

Неперфоровані труби

Використовуються як колектори - для відведення вже зібраної води із системи за межі ділянки, наприклад, в дренажний колодязь, канаву або зливову систему. Ці труби не збирають воду з ґрунту, а лише транспортують її.

Рекомендовані значення глибини укладання дренажної труби

• Дренаж фундаменту – 0,8–1,5 м
• Майданчиковий дренаж - 0,3-0,7 м
• Сільгоспдренаж - 1,0-1,5 м
• Дренаж дорожнього покриття – 0,5–0,9 м

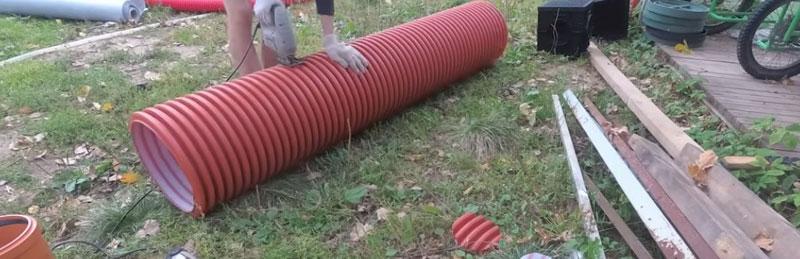

Правила укладання

• Нахил: дотримується ухил 2-5 см на 1 метр довжини для вільного самопливу води.
• Подушка: дно траншеї вирівнюється і засипається шаром щебеню (10-15 см).
• Обсипка і фільтрація: труба укладається на щебінь, засипається ним же, обертається геотекстилем - для запобігання замулюванню та засміченню.
• Герметичність: з'єднання труб – герметичні, особливо якщо система йде поблизу фундаменту.

Вибір правильної глибини укладання дренажної труби та типу труби – основа ефективної дренажної системи. Перфоровані труби — найпоширеніший і найефективніший варіант для відведення ґрунтової вологи. Їх використання у поєднанні з фільтруючими матеріалами та дотримання технології укладання забезпечують довговічність та працездатність системи.

Якщо ви не впевнені у розрахунках чи умовах ділянки – краще довірити проектування та монтаж професіоналам. Помилки при виборі глибини або матеріалу можуть призвести до підтоплення ділянки та пошкодження будівель.
