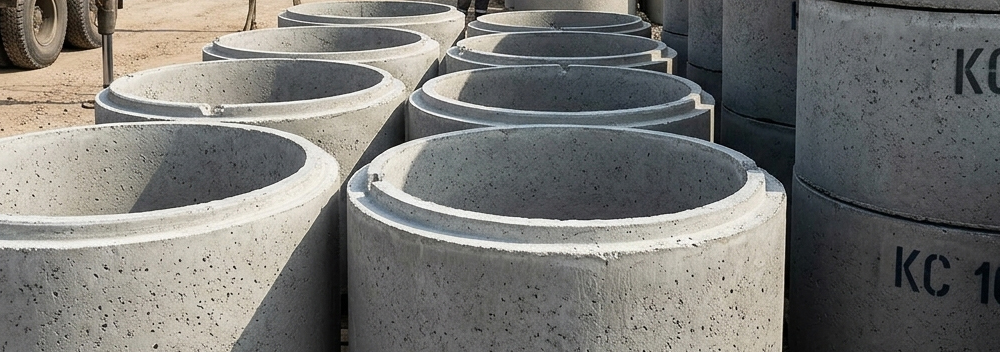

Види бетонних кілець: розміри, характеристики та правила вибору для колодязів і септиків

Будівництво автономної каналізації, колодязя з питною водою або дренажної системи вимагає довговічних і міцних матеріалів. Перевіреним рішенням протягом десятиліть залишаються залізобетонні кільця (ЗБВ). Вони витримують колосальні навантаження ґрунту, не бояться вологи та служать понад 50 років.

Однак під час купівлі багато хто стикається з проблемою: різновидів ЗБВ-виробів на ринку десятки. Як розібратися в маркуванні, які кільця потрібні для септика, а які – для питного колодязя? У цій статті ми детально розберемо всі види бетонних кілець, їх розміри та ключові характеристики.

Класифікація бетонних кілець за призначенням

У пошукових запитах люди часто поділяють бетонні кільця на «прості» та «спеціальні». Насправді класифікація ґрунтується на конструктивних особливостях та сфері застосування елементів.

1. Стінові (КС)

Це базові, найпопулярніші елементи циліндричної форми. Вони складають «тіло» колодязя і встановлюються один на одного. Стінові кільця універсальні: їх використовують для формування горловин, оглядових, водопровідних і газопровідних колодязів. Вони не мають додаткових пазів або дна, тому вимагають ретельної герметизації стиків.

2. Кільця з дном (ДК)

Конструкції, в яких кільце монолітно відлито разом із глухою нижньою основою. Вироби незамінні при облаштуванні:

• Вигрібних ям і накопичувальних септиків (де важлива 100% герметичність, щоб стоки не потрапляли в ґрунтові води);
• Оглядових колодязів кабельних мереж (для захисту обладнання від вологи).

Використання ДК істотно прискорює монтаж, оскільки відпадає необхідність бетонувати дно котловану вручну.

3. Кільця з кришкою (ПК)

Являють собою монолітну конструкцію, де верхня частина кільця вже забезпечена плитою перекриття з отвором під люк. Це фінішний елемент колодязної шахти. Застосовуються там, де потрібно заощадити час на монтажі окремої кришки, або в умовах обмеженого простору.

4. Опорні та добірні кільця (КО)

Якщо стандартна висота ЗБВ не дозволяє вивести горловину колодязя строго врівень з рівнем землі (або дорожнього покриття), використовують добірні (регулювальні) елементи. Вони мають меншу висоту (від 7 до 30 см) і допомагають «добрати» відсутні сантиметри.

Конструктивні особливості

Один з головних критеріїв вибору – форма торцевого краю кільця. За цією ознакою вироби поділяються на два типи:

• Прямі (плоскі) кільця. Торці у них абсолютно рівні. При монтажі вони встановлюються стик у стик, скріплюються металевими скобами та цементним розчином. Мінус – при сильному пученні ґрунту шахта може повести (відбудеться зсув кілець).
• Замкові кільця (з пазом/фальцеві). На верхньому та нижньому обідку таких виробів відлиті спеціальні виїмки – замок типу «паз – гребінь». При стикуванні елементи щільно входять один в одного. Це забезпечує ідеальне центрування шахти, високу герметичність та захист від горизонтальних зсувів ґрунту. Ціна таких виробів вища, але вона повністю окупається надійністю.

Маркування та розміри ЗБВ кілець за ГОСТ

Усі параметри бетонних кілець суворо регламентуються ГОСТ 8020-2016 (ДСТУ Б В.2.6-106:2010). Розуміння маркування захистить вас від помилок під час замовлення.

Літерний індекс позначає тип виробу (наприклад, КС – кільце стінове). Цифри, що йдуть слідом, вказують на внутрішній діаметр і висоту, виражені в дециметрах.

Приклад розшифровки: КС 10-9 – це кільце стінове з внутрішнім діаметром 10 дм (100 см) і висотою 9 дм (90 см).

Вибираючи розмір, враховуйте, що для питних колодязів найчастіше беруть кільця діаметром 100 см (КС 10-9), а для габаритних септиків і відстійників – 150 або 200 см.

Як вибрати якісні бетонні кільця?

Наведемо короткий чек-лист для перевірки ЗБВ перед покупкою:

• Клас бетону та армування. Якісні кільця виготовляють із бетону марки не нижче М200 (B15). Всередині обов'язково повинен бути армуючий каркас зі сталевого дроту або арматури. Кільця без армування («піщані») швидко тріскаються.
• Зовнішній вигляд. На поверхні виробу не повинно бути глибоких тріщин, оголеної арматури та великих порожнин (раковин). Допускаються лише дрібні усадочні пори.
• Геометрія. Овальність кільця або різна товщина стінок призведуть до того, що замки не стикуються, а шахта колодязя вийде кривою.

***

Для створення міцного та довговічного колодязя оптимально використовувати єврокільця (із замком) стандартного розміру КС 10-9 або КС 15-9 від перевірених заводів, що надають паспорти якості на продукцію. Правильний підбір видів і розмірів бетонних кілець – це гарантія того, що ваша інженерна система прослужить десятиліття без просідань і протікань.
